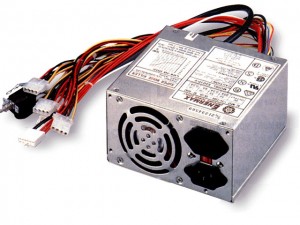

Для ремонта блока питания (БП) необходимы инструменты: крестообразная отвертка, мультиметр с прозвонкой p-n переходов, паяльник, нагрузка (набор резисторов или материнская плата или жесткий диск), а также может быть понадобятся осциллограф и дополнительный БП 12В 1А. Без нагрузки импульсный БП включать нельзя! Возьмите схему БП и будем ремонтировать.

Первый этап ремонта заключается в том, что нужно вскрыть крышку БП и внимательно осмотреть элементы и их пайку. Особое внимание обратить на внешний вид электролитических конденсаторов, силовых транзисторов и предохранителя.

Если на первый взгляд все целое, то приступим к проверке элементов. Проверьте мультиметром на пределе прозвонки диодов F1, TR1 (около 5 Ом), D1-D4 (в прямом направлении около 600 Ом), Q1 и Q2 (обратите внимание, если одноименные переходы у силовых транзисторов звонятся неодинаково, это может свидетельствовать о неисправности одного из них), D7, D8, R4, R7, R5, R8, D5, D6. Также проверьте D19, D20 (могут быть в виде диодной сборки), здесь обычно применяют диоды Шотки, они имеют сопротивление в прямом направлении 120-150 Ом. Кроме того, они могут шунтироваться нагрузочным резистором R35, поэтому их лучше проверять, предварительно выпаяв. Также проверьте остальные выходные диоды D21, D22, D23, D24, D25, D26 , учитывая наличие балластных резисторов R36, R38, R39.

Заменив все неисправные элементы (C5-C6 и Q1-Q2 необходимо менять парами или однотипными) и подключив нагрузку, попробуем включить БП. Если БП не включился, то необходимо проверить величину резисторов R1, R2, R3 и R6, выпаяв их из платы. Обнаружили неисправные? Замените их.

Далее в случае отказа БП включаться, проверьте м/с управления IC1 под названием TL494C (она же uPC494C, она же IR3MO2, она же MB3759, она же KA7500 и наконец она же 1114ЕУ4). Предварительно отключите БП от сети, проверьте цепь питания D18, C30, R32, C12 и  приступайте к проверке самой микросхемы.

Подайте положительное (относительно 7 вывода) напряжение дополнительного БП (12В 1А) на 12 вывод IC1. Проверьте опорное напряжение (5В) на 14 выводе IC1, если его нет или величина его отличается от указанного — м/с неисправна, замените. Далее проверьте с помощью осциллографа наличие пилообразных импульсов (амплитуда около 3В) на выводе 5 IC1. Если их нет и форма или амплитуда импульсов отличается от нормы, проверьте C14, R31. Они исправны? Тогда Вам не повезло — замените IC1.

В случае если все нормально, проверьте наличие и форму управляющих импульсов на выходах 11 и 8 IC1, а также в коллекторах Q3 и Q4. Отсутствие или искаженная форма импульсов (они должны быть прямоугольной формы) свидетельствует о неисправности IC1 или Q3, Q4. Транзисторы типа 2SC945 или 2SC1815GR в позиции Q3, Q4 заменять нужно однотипными, причем если стоят C1815, то именно с суффиксом GR, т.к. у них нормирован коэффициент h21e.

Проделав всю эту непростую работу, проконтролируйте выходные напряжения. Для нормальной работы компьютера напряжение +5В должно быть от 5,00В до 5,20В, +12В (11,5 — 12,5В), -12В (11,0-13,0В), -5В(4,5-5,5В) во всем диапазоне возможных нагрузок. Некоторые жесткие диски не инициализируются, если напряжение +12В выходит за пределы указанного диапазона. Это экспериментальный факт, хотя указанные пределы меньше предельно допустимой нестабильности по напряжению (+12В± 10%).

Удачи!
