Ремонт или замена видеокарты ноутбука


В большинстве случаев причиной выхода из строя ноутбука является поломка видеокарты или видеочипа.

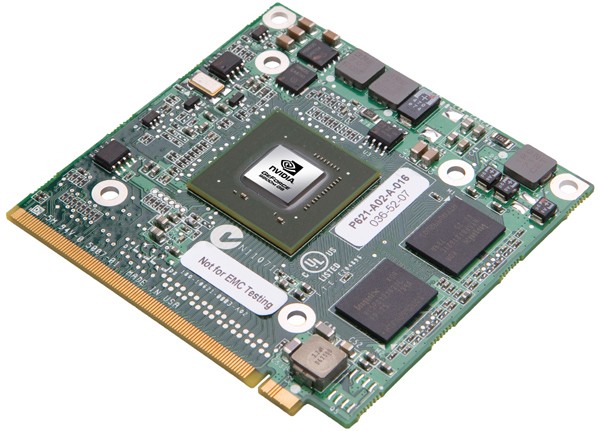

видеокарта miniPCI-express карта



 видеочип:

Видеочип ATi 9700(64MB) может быть и с размещенной видеопамятью на самом чипе.

Северный мост с интегрированным видеоадаптером выглядит так же, встречаются микросхемы BGA, которые объединяют в себе северный и южный мост с видеокартой. Этим частенько грешит SiS и NVidia. Есть и плюсы, и минусы таких решений. Паять такие микросхемы, конечно же, сложнее из-за большой площади микросхемы и большего количества контактов. Есть также проблема, что такие чипы сильно греются во время работы и некачественная пайка во время тестирования проявит себя в виде дефектов.

Причины поломки более-менее досконально известны, наверное, только инженерам соответствующих отделов компаний производителей. Проблемы связаны со строением самих чипов — ведь чаще всего проблема именно в них. Чип, как это видно на фото, состоит как бы из двух частей — текстолитовая плата с шариками на одной стороне и кристалом с другой. Кристал — это кремний, внутри которого -  миллионы транзисторов. Поломка может быть связана с тем, что внутри кристала повреждаются транзисторы, но это — редкий вариант.

Затем под сомнение можно поставить место сопряжения кристала с платой — это слабое место любого чипа. Возможный брак, систематические перегревы, попадание жидкости на чип и другие причины — все это может вызвать потерю одного или группы контактов внутри. Следующая причина — это качество места соединения видеочипа с материнской платой: брак или сильные перегревы и механические нагрузки «добили» видеочип, и он стал отходить от материнской платы ноутбука . Ремонт видеокарты ноутбука заключается  либо в замене видеокарты, либо производится замена видеочипа, северного моста со встроенной видеокартой.

Признаки могут быть полосы на экране ноутбука, рябь на экране ноутбука, зависание с вылетом в синий экран, невозможность установить драйвера на видеокарту и работает она только в VGA режиме. Эти и другие признаки свидетельствуют о том, что нужно подготовиться к ремонту ноутбука с заменой чипа. Бывает неисправность видеокарты, при которой экран ноутбука показывает на внешний дисплей (монитор) без всяких проблем. При этом исправен шлейф ноутбука, матрица и инвертор. Видимые свидетельства поломки видеокарты — это вертикальные или горизонтальные полосы на экране, рябь, хаотичные мерцания и мигания различных символов, точек, полосок на экране, сетка из тонких линий.

Проблема возникновения поломки заключается обычно в непродуманности системы охлаждения, в ее плохом состоянии (радиаторы и вентилятор ноутбука). Редкий случай, когда выходит газ из теплоотводной трубки, и это значительно ухудшает теплоотводные возможности этой системы. В общем, проблема перегрева очень актуальна, особенно для чипов с маленькой площадью кристалла, и для чипов мощных видеокарт, таких как ATi Radeon 9600, 9700, X1600, Nvidia GeForceGo 7600, 7800, 7900, 8600, 8800, 9600 и др. Во многих компактных и тонких ноутбуках проблема перегрева заложена конструктивно, были случаи поломки закрытых стеклом витрины Samsung X10 — в них стояли Nvidia Geforce Go mx440 — не самый горячий чип, но тем не менее они массово ломались и попадали в гарантийный период почти все. Если кто-то помнит, то когда то эти ноутбуки позиционировались как самые тонкие и легкие с экраном 14″. Поэтому, когда мы видим стоящий на витрине ноутбук с мощной видеокартой — стоит подумать над приобретением, если есть сомнения по поводу качества реализации охлаждения в ноутбуке. Может быть имеет смысл убедиться в наличии запаса прочности. Во многих ноутбуках нормальная температура работы системы — 67-75 градусов по Цельсию (процессор, видеокарта) — не самый лучший показатель. Значит в условиях, когда не будет возможности эффективно охлаждать такие горячие чипы, обязательно будут проблемы. Это также связано и с тем, что как правло система охлаждения для процессора и видеокарты одна.

Бюджет ремонтных работ зависит от трудомемкости пайки конкретной материнской платы и конкретного чипа, естественно, и самого чипа. Если рассматривать максимального дорогой вариант, допустим, мат.плату какого- то ноутбука Sony 12-13″ с маленькой материнской платой, где все элементы расположены довольно тесно друг с другом. Видеокарта у этого Sony, представим,  ATi 9000 M9-CSP32 с напаянными чипами памяти , то ориентировочно цена ремонта будет около 8-9 тысяч рублей. Это стоимость разборки, сборки  ноутбука + пайка чипа. Для пайки таких чипов часто приходится снимать память с самого чипа, чтобы поставить его и не перегреть (спалить) память, спаять некоторые компоненты, которые близко находятся и боятся сильных температур, обложить все фольгой, чтобы не отвалилось все остальное во время пайки и собственно произвести замену.

Вот пример того, как обертывается плата для пайки. Таким образом больше шансов, что ее не поведет, не перегреются и не отпаяются другие компоненты от платы. Собственно, это касается любых BGA-микросхем (северные и южные мосты). Некоторые платы трудно паять, некоторые легко — естественно, что это учитывается в цене.

Почему в ноутбуке не меняется видеокарта целиком? Вопрос в том, что между ноутбуком и обычным PC до сих пор кроются большие различия в железе, а BIOS, в том числе, относят обычно к hardware, чем к software. Дело в том, что на многих видеоплатах разъем свой собственный оригинальный, замечено у DELL. В такой ноутбук Вы не поставите другую видеокарту, так как и электрически и, прежде всего, механически, разъемы для установки карты в ноутбук отличаются. Проявляются проблемы с BIOS. Микросхема BIOS видеокарты ноутбука частенько расположена на материнской плате ноутбука, а значит другой видеоадаптер просто не заведется на данной материнской плате. Именно поэтому приходится менять сам чип на видеокарте. При ремонте ноутбуков Fujitsu -Siemens, Rover и DELL, к примеру, DELL inspiron 9400, возможности заказать оригинальную видеокарту нет,  все эти ноутбуки разбираются на запчасти.

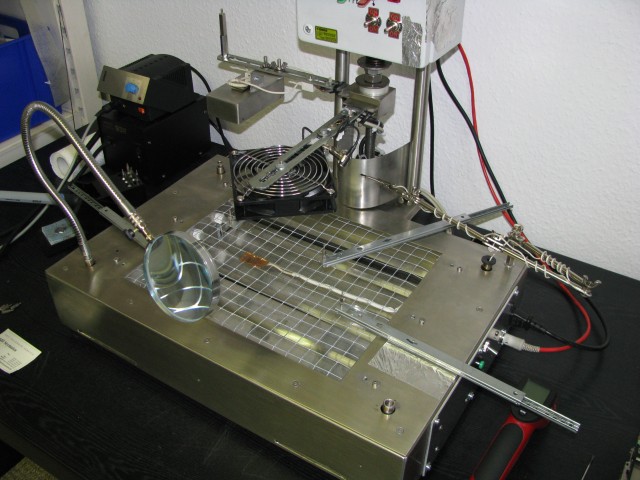

Насчет оборудования, с помощью которого делают такие работы рассказать можно тоже много. По опыту большинства неавторизованных сервис-центров — это различный самосбор из инфоркрасных ламп разной мощности, электроплитки и конвекционной паяльной станции часто китайского происхождения.

Сравнить удачно собрынные станции можно только с недорогими фирменными станциями, так как есть ещё фирменные станции полуавтоматические и автоматические, которые управляются с компьютера. Но это совсем другой бюджет.

Авторизованные сервис-центры по регламенту (чтобы получить авторизацию) должны иметь рекомендованные производителем обслуживаемого оборудования строго определнные марки и модели. Чаще всего это такие всемирно известные марки, как ERSA или Weller (немецкие брэнды),

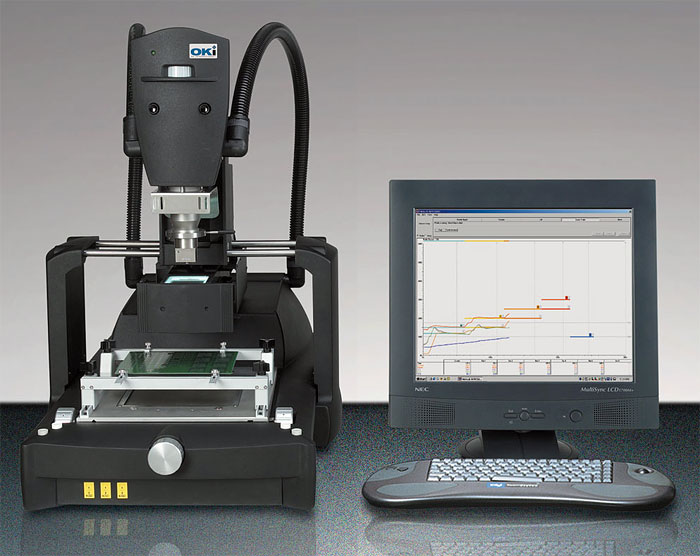

OKi — американский брэнд



Источник: ntbks.livejournal.com/3946.html
